1. Panimula sa Mga Panel Lifting Device
Taun-taon, nawawalan ng libu-libong oras ang mga tagagawa sa pagpapabagal, manu-manong paghawak ng panel. Ang nag-iisang manggagawa na nagreposisyon ng 50 kg na aluminum sheet sa isang shift ay maaaring magpahirap sa pagiging produktibo at makaipon ng panganib sa pinsala na kalaunan ay nagkakahalaga ng isang pasilidad nang higit pa kaysa sa anumang kagamitan.
Lutasin ng mga panel lifting device ang equation na iyon sa pamamagitan ng pagpayag sa isang operator na ilipat ang mabibigat na sheet, glass pane, at insulated panel nang ligtas at mabilis. Ngunit ang merkado ngayon ay nag-aalok ng mga vacuum lifter, manipulator na tinulungan ng kapangyarihan, manual mechanical lifter, at kahit na natitiklop na arm crane, bawat isa ay angkop sa iba't ibang load at shop floor layout. Ang paghahambing na ito ay bumabawas sa overlap upang matukoy mo kung aling device ang tumutugma sa iyong mga panel, iyong ritmo, at iyong badyet.
2. Ang Apat na Pangunahing Uri ng Mga Panel Lifting Device
Apat na kategorya ng kagamitan ang nangingibabaw sa paghawak ng panel ngayon. Ang pag-alam sa kanilang pangunahing mekanismo ay nagsasabi sa iyo kaagad kung anong uri ng materyal at daloy ng trabaho ang nagsisilbi sa bawat isa.

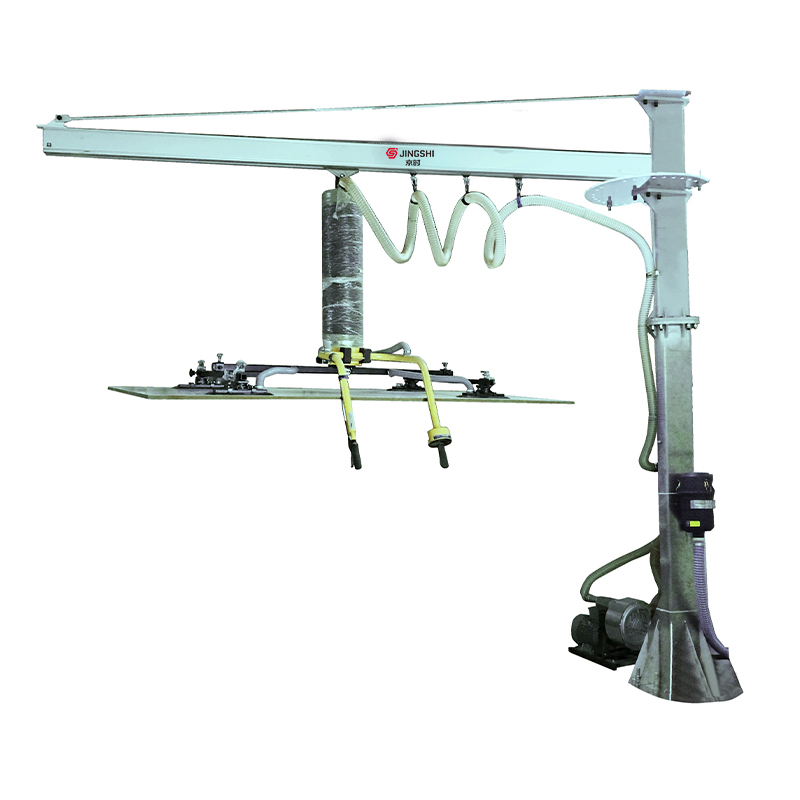

- Mga Mga Vacuum Lifters : Gumamit ng mga suction cup para hawakan ang mga hindi buhaghag na ibabaw. Hinahawakan nila ang sheet metal, salamin, pininturahan na mga panel, at nakalamina na mga tabla nang walang pagmamarka. A vacuum lifter nababagay sa gawaing panel ay karaniwang nakakataas ng 150 kg hanggang 500 kg at nagbibigay-daan sa 180-degree na pag-ikot. Ang kontrol ng single-operator ay pamantayan.

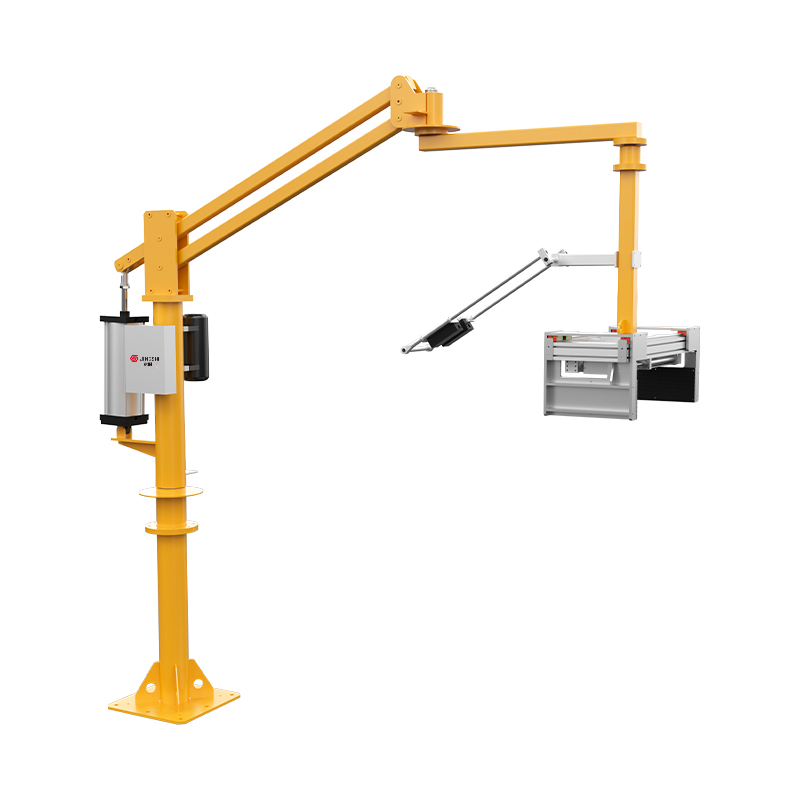

- Power-Assisted Manipulators : Pagsamahin ang isang mekanikal na braso na may pneumatic o electric na tulong upang palakasin ang puwersa ng tao. Ang mga device na ito ay nag-clamp, nag-hook, o nakakabit sa vacuum sa load. A power-assisted manipulator excels kung saan ang mga panel ay dapat na nakatagilid, naka-flip, o nakaposisyon sa mga jig na may katumpakan ng milimetro.
- Mga Manu-manong Lifters : Saklaw mula sa simpleng lever tongs hanggang sa nakatayong floor-panel lifter. Nagkakahalaga sila ng isang fraction ng mga pinapagana na sistema ngunit nangangailangan ng pisikal na pagsisikap. Ang pinaka-angkop para sa madalang na paggamit o mga panel na wala pang 30 kg kung saan mas mabilis ang badyet.

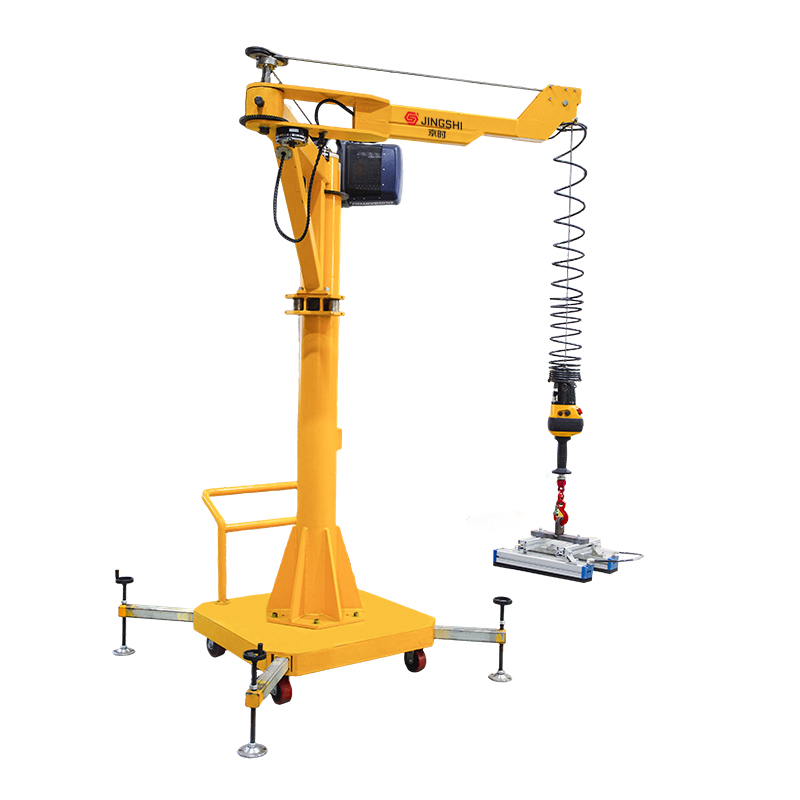

- Folding Arm Cranes : Multi-joint boom crane na umuusad sa paligid ng mga haligi at overhead ducting. Ipares sa isang grab o vacuum head, naglalagay sila ng malalaking panel sa mga enclosure o mga pagpindot sa masikip na footprint. Ang kanilang pag-abot at artikulasyon ay higit sa isang tuwid na jib.
3. Pangunahing Pamantayan sa Pagpili: Isang 5-Factor na Desisyon Framework
Ang mga katalogo ng kagamitan ay naglilista ng mga kapasidad, ngunit ang tunay na pagpipilian ay nakasalalay sa limang mga variable ng pagpapatakbo. Suriin ang bawat isa bago i-shortlist ang mga device.
| Factor | Ang Idinidikta Nito |
|---|---|
| Timbang ng Panel | Tinutukoy ang minimum na kapasidad ng pag-angat. Magdagdag ng 25% safety margin sa pinakamabigat na panel. Ang mga sistema ng vacuum at manipulator ay humahawak ng 50–500 kg; Ang mga manual lifter ay bihirang lumampas sa 80 kg. |
| Mga Dimensyon ng Panel (L×W×Kapal) | Nagtutulak sa bilang at layout ng mga suction cup o grippers. Ang mga malalaking manipis na sheet ay nangangailangan ng maraming tasa upang maiwasan ang sagging; ang mga makapal na slab ay nangangailangan ng malalim na panga. |
| Dalas ng Paghawak | Mas mababa sa 10 panel kada oras, maaaring sapat na ang manual lifter. Sa 30 kada oras, binabayaran ng mga pinapatakbong device ang kanilang puhunan sa loob ng mga buwan sa pamamagitan ng bilis lamang. |
| Kapaligiran sa Trabaho | Ang mga maalikabok o madulas na sahig ay nagpapababa sa pagganap ng vacuum maliban kung ang system ay may kasamang proteksyon sa filter. Ang mga panlabas na site ay nag-aalis ng mga karaniwang electric manipulator maliban kung IP-rated. Ang mga malinis na silid ay nangangailangan ng hindi kinakalawang na asero at mga selyadong bearings. |
| Saklaw ng Badyet | Ang mga entry-level na manual lifter ay wala pang 2,000 USD. Ang mga mid-range na vacuum at manipulator system ay sumasaklaw sa 8,000–20,000 USD. Ang buong turnkey cell na may automation ay lumampas sa 40,000 USD. Salik sa pag-install at mga ekstrang cup kit. |
Patakbuhin ang bawat kandidato sa pamamagitan ng checklist na ito. Aalisin mo ang mga hindi pagkakatugma bago makipag-ugnayan sa isang supplier.
4. Paghahambing na Pagsusuri: Mga Vacuum Lifter kumpara sa Mga Manipulator kumpara sa Mga Manu-manong Tagataas
Ang magkatabing data ay ginagawang lohika ng engineering ang hula. Kinukuha ng matrix sa ibaba kung anong field experience ang nagsasabi sa amin tungkol sa tatlong core powered at manual na mga pathway.
| Criterion | Mga Mga Vacuum Lifters | Power-Assisted Manipulators | Mga Manu-manong Lifters |
|---|---|---|---|
| Karaniwang Kapasidad ng Pag-load | 100–500 kg | 80–400 kg (nakadepende sa braso) | 15–80 kg |
| Mga Kasanayan sa Operator | mababa; kontrol ng push-button | Katamtaman; pagpoposisyon ng joystick | Wala; mekanikal na pagkilos |
| Oras ng Ikot (bawat panel) | 8–15 segundo | 10–20 segundo | 40–90 segundo |
| Pagbawas ng Panganib sa Pinsala | Mataas; zero manual lift | Mataas; ginabayang galaw | mababa; kailangan pa rin ng stoop/lift |
| Pagkakatugma ng Panel | Hindi buhaghag, malinis, patag | Anumang hugis na may clamping | Limitado; karaniwang mga profile |
| Tinatayang Gastos (USD) | 8,000–18,000 | 12,000–25,000 | 800–2,500 |
Nangibabaw ang mga vacuum lifter kapag pinakamahalaga ang bilis at banayad na paghawak—isipin ang mga pininturahan na appliance panel o solar glass. Ang mga manipulator na tinulungan ng kapangyarihan ang pumalit kung saan kailangan ng mga panel ang pagbabago ng oryentasyon sa kalagitnaan ng hangin o pagpasok sa tooling. Ang mga manual lifter ay nananatiling mabubuhay para sa mga tindahan na mababa ang dami, mababa ang badyet, ngunit ang bentahe sa gastos sa paggawa ay nawawala habang tumataas ang bilang ng ikot. Ang isang pasilidad na naglilipat ng 60 panel sa isang araw ay mababawi ang pagkakaiba sa pagitan ng isang manual at isang vacuum solution sa loob ng wala pang 18 buwan na puro sa pinababang overtime at mga pagliban na nauugnay sa strain.
5. Kaligtasan at Pagsunod: Ano ang Hahanapin
Ang isang lifter na bumababa sa isang panel ay sumisira sa produkto at maaaring malubhang makapinsala sa mga operator. Ang mga tampok sa kaligtasan ay hindi opsyonal na mga karagdagang; sila ang purchase specification.
- I-load ang Test Certification : Humingi ng ulat ng pagsubok sa pabrika para sa kumpletong pinagsama-samang yunit, na nagpapatunay ng 1.25x na kapasidad na may rate na walang permanenteng pagpapapangit. Ang isang sertipiko mula sa isang notified body ay nagdaragdag ng kumpiyansa.
- Integridad ng Vacuum : Dapat may kasamang audio-visual alarm at awtomatikong vacuum reserve ang mga system na humahawak sa panel nang hindi bababa sa 20 segundo pagkatapos ng pump shutdown. Suriin na tumutugma ang mga cup seal sa pagkamagaspang sa ibabaw ng iyong mga panel; a vacuum lifter Ang paghawak ng texture na powder-coated na metal ay nangangailangan ng mas malambot, mas mataas na volume na selyo kaysa sa isang nakakataas na pinakintab na salamin.
- Emergency Stop at Redundancy : Hindi bababa sa isang mushroom-head E-stop sa loob ng line of sight ng operator. Pinipigilan ng mga redundant check valve ang biglaang pagkawala ng hangin kung ang isang hose ay pumutok.
- Pagmamarka ng CE / OSHA : Para sa mga mamimili sa U.S., ang OSHA conformance sa ilalim ng 29 CFR 1910 subpart N ay mahalaga. Ang mga unit na gawa sa Europa ay dapat na may pagmamarka ng CE na may Deklarasyon ng Pagsunod sa Direktiba sa Makinarya 2006/42/EC.
- Pagbabantay ng Operator : Pinch-point na proteksyon sa paligid ng mga gumagalaw na armas. Kung ang aparato ay tumaas sa taas ng balikat, ang control handle ay dapat na offset upang ang operator ay tumayo nang malinaw.
Humingi ng dokumentasyong pangkaligtasan sa yugto ng pagsipi. Ang isang tagapagtustos na hindi makagawa ng isang may petsang pagtatasa ng panganib sa loob ng 48 oras ay isa na dapat iwasan.
6. Pagsasama sa Mga Linya ng Produksyon: 3 Karaniwang Modelo
Ang paghawak ng panel ay bihirang mangyari sa paghihiwalay. Kung paano kumokonekta ang isang lifter sa upstream at downstream na mga makina ay tumutukoy sa kabuuang halaga nito. Tatlong pattern ng pagsasama ang sumasaklaw sa karamihan ng mga pabrika.
- Standalone na Workstation : Ang lifter ay naka-bolted sa sahig o naka-mount sa isang mobile base. Kinukuha ng operator ang mga panel mula sa isang papag at inihahatid ang mga ito sa malapit na mesa o pindutin. Pinakamahusay para sa mga tindahan ng trabaho na may nagbabagong laki ng panel. Isang mobile folding arm crane na may quick-change tooling ay isang mahusay na akma dito, dahil maaari itong muling iposisyon para sa iba't ibang mga layout ng cell.

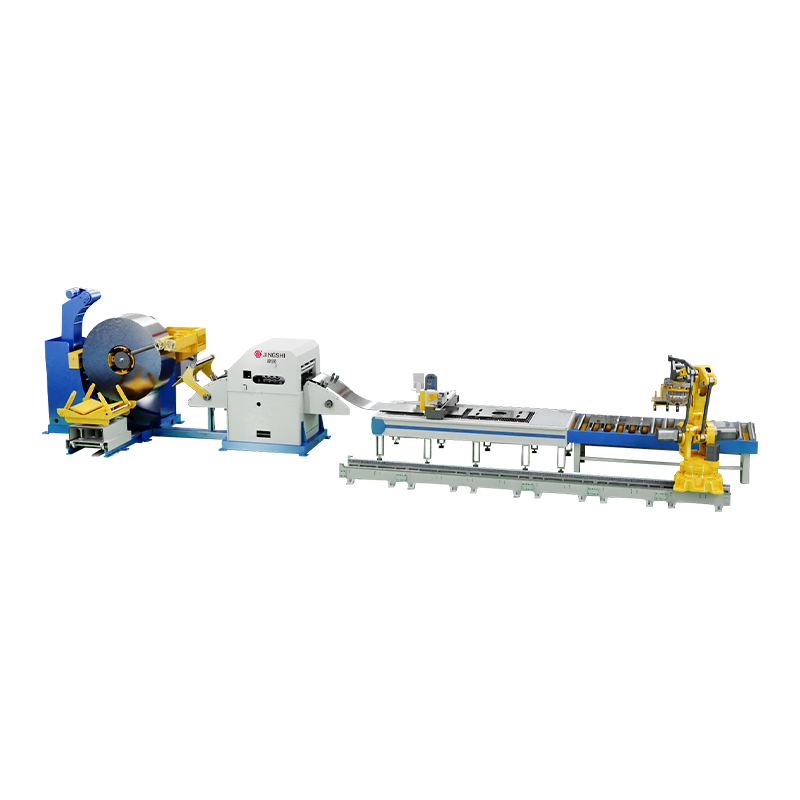

- Inline sa Leveling Machines : Pagkatapos ng a linya ng leveling ng coil pinapatag ang sheet metal, pinipili ng vacuum lifter ang leveled sheet at direktang inilalagay ito sa isang laser cutter o punch. Ito ay nag-aalis ng manu-manong paglipat ng punto at pinapanatili ang sheet na flat, pagpapabuti ng kalidad ng hiwa. Ang pag-synchronize ay nangangailangan ng mga simpleng I/O signal sa pagitan ng lifter PLC at ng line controller.
- AGV-Tended Cells : Ang isang autonomous na mobile robot ay naghahatid ng mga stack ng mga panel sa isang nakapirming manipulator cell. Ang manipulator ay nagde-destack at nagtatanghal ng bawat panel sa isang welding o assembly station. Binabawasan ng modelong ito ang trapiko ng forklift at pinapatay ang mga ilaw. Kailangan nito ng protocol ng komunikasyon tulad ng Profinet o EtherNet/IP at isang laser area scanner para sa kaligtasan ng tao.
7. Pagsusuri ng ROI: Kinakalkula ang Panahon ng Payback
Maraming manager ang nag-aalangan sa upfront price ng powered lifter, pero iba ang sinasabi ng math. Ang isang konserbatibong kalkulasyon para sa isang pasilidad na lumilipat mula sa dalawang-taong manu-manong paghawak sa isang solong-operator na vacuum lifter ay naglalarawan ng pagbabalik.
| Gastos / Nagtitipid na Item | Manwal (2 Operator) | Vacuum Lifter (1 Operator) |
|---|---|---|
| Kabuuang gastos sa paggawa bawat araw (USD, sa 25/oras) | 400 | 200 |
| Nawala ang produksyon dahil sa mga claim sa pinsala (taunang avg) | 1,500 | 200 |
| Rate ng pagkasira ng panel (gastos sa scrap) | 600/taon | 120/taon |
| Gastos ng kagamitan (isang beses) | 1,200 | 14,000 |
Ang pang-araw-araw na pagtitipid sa paggawa na 200 USD, sa kabuuan ng 250 araw ng trabaho, ay nagbubunga ng 50,000 USD sa unang taon. Magdagdag ng pinababang pinsala at mga gastos sa scrap, at ang netong kita ay lumampas sa 50,000 USD. Ibinabawas ang puhunan ng kagamitan, darating ang payback bago ang ikaapat na buwan. Kahit na ang isang pasilidad ay humahawak lamang ng 20 panel sa isang araw, ang break-even point ay bihirang pumasa sa 12-buwan na marka. I-relocate ang pinalayang operator sa value-added assembly, at lalong lumakas ang financial case.
8. Konklusyon at Mga Susunod na Hakbang
Ang pagpili ng panel lifting device ay nagsisimula sa bigat ng panel, ibabaw, at ang indayog na hinihingi ng sahig. Ang mga vacuum lifter ay nagbibigay ng pinakamabilis na cycle para sa makinis at hindi buhaghag na mga materyales. Ang mga manipulator na tinulungan ng kapangyarihan ay nagdaragdag ng kontrol sa oryentasyon na kailangan ng mga hard-to-fixture na panel. Ang mga manual lifter ay pumupuno sa isang makitid na angkop na lugar kung saan ang madalang na paghawak at mga hadlang sa kapital ay nakahanay.
Kwalipikado ang mga supplier sa tunay na data ng pag-load-test, suporta pagkatapos ng benta, at ang kanilang kakayahang isama ang device sa iyong mga kasalukuyang linya. Humiling ng isang demonstrasyon sa iyong aktwal na pinakamabigat na panel—hindi isang generic na piraso ng pagsubok. Patakbuhin ng tamang kasosyo ang pagsubok na iyon nang walang pag-aalinlangan, na mag-iiwan sa iyo ng data ng pagganap na ginagawang isang simpleng ehersisyo sa aritmetika ang isang desisyon sa pagbili.
